Čtení registračních značek
Kamery s funkcí detekce a rozpoznání registračních značek

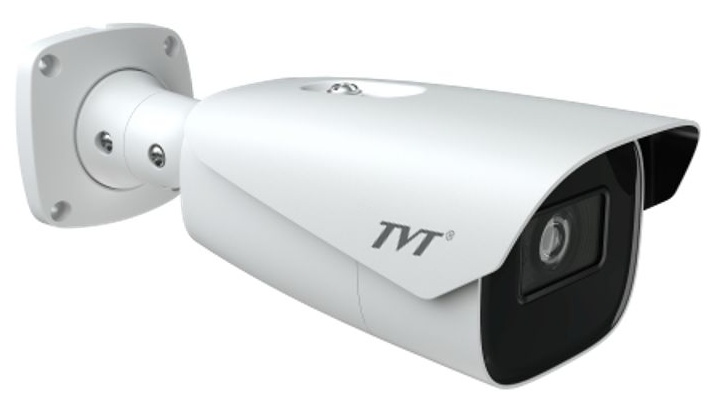

TD-9423A3-LR
- objektiv 7 – 22mm / úhel záběru 44° ~ 17.6°
- maximální rychlost vozidla 70km/hod
- rozlišení 2MPix - 1920 × 1080
- komunikace: 1× alarmový vstup, 1× alarmový výstup
- dosvit IR 70 ~ 100 m
TD-9443A3BH-LR
- objektiv 8 – 32mm / úhel záběru 41° ~ 15.5°
- maximální rychlost vozidla 120km/hod
- rozlišení 4MP - 2560 × 1520
- komunikace: 1× alarmový vstup, 1× alarmový výstup
- dosvit IR 70 ~ 100 m
Nastavení záběru kamery
Technologie ANPR (Automatic Name/License Plate Recognition – automatické rozpoznání registrační značky) se spoléhá na kvalitu obrazu, který zachytí. Správné nastavení záběru kamery je tedy velice důležité

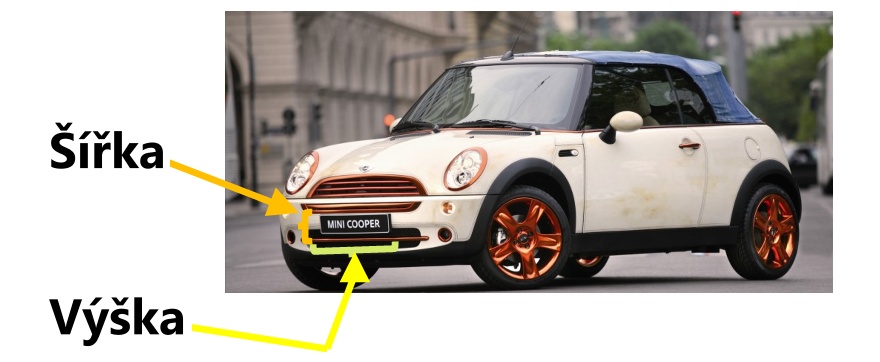

- Výška registrační značky: pro správnou detekci a rozpoznání registrační značky musí značka zabírat minimálně 10% výšky obrazu. To zajistí zachycení dostatečného počtu pixelů ve kterých bude možné znaky ve značce rozpoznat. Značka dále může zabírat maximálně 50% výšky obrazu aby byly znaky zachyceny celé
- Šířka registrační značky: pro správnou detekci a rozpoznání registrační značky musí značka zabírat minimálně 6% šíře obrazu a maximálně 50% šíře obrazu. Tyto limity je potřeba dodržet ze stejných důvodů jako u výšky
![Nastavení šířky záběru IP kamer s rozpoznáním registrační značky | ELNIKA plus, s.r.o. Podmínky instalace kamer pro čtení registračních značek - šířka a výška](/images/cz/podpora/clanky/cteni-registracnich-znacek/instalace-sirka.jpg?v=1715591508)

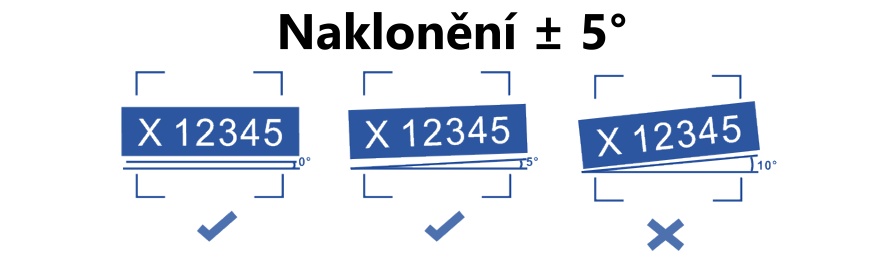

- Naklonění: aby při rozpoznávání znaků nedocházelo ke zkreslení podoby znaků v registrační značce, může být naklonění značky vzhledem k vodorovné rovině kamery maximálně ± 5°
![Nastavení naklonění záběru IP kamer s rozpoznáním registrační značky | ELNIKA plus, s.r.o. Podmínky instalace kamer pro čtení registračních značek - naklonění](/images/cz/podpora/clanky/cteni-registracnich-znacek/instalace-naklon.jpg?v=1715597749)

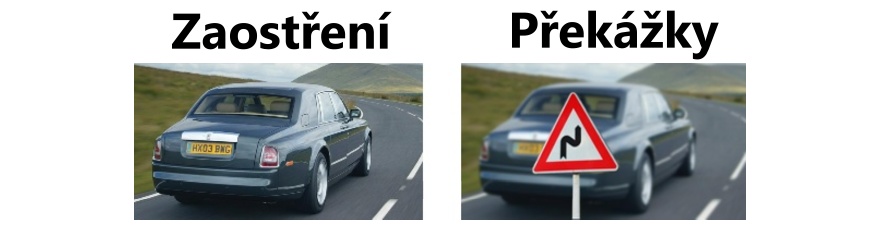

- Správné zaostření: přesnost detekce a rozpoznání znaků v registrační značce je závislá na co nejkvalitnějším obrazu. Je tedy nutné zajistit co nejostřejší obraz
- Překážky ve výhledu: aby bylo možné detekovat a rozpoznat znaky v registrační značce je nutné eliminovat jakékoliv překážky ve výhledu kamery. V záběru nesmí být žádné držáky, sloupy, dopravní značky, stromy ani keře
![Nastavení zaostření záběru IP kamer s rozpoznáním registrační značky | ELNIKA plus, s.r.o. Podmínky instalace kamer pro čtení registračních značek - zaostření](/images/cz/podpora/clanky/cteni-registracnich-znacek/instalace-ostrost.jpg?v=1715597783)
Podmínky instalace kamery pro detekci a rozpoznání registrační značky

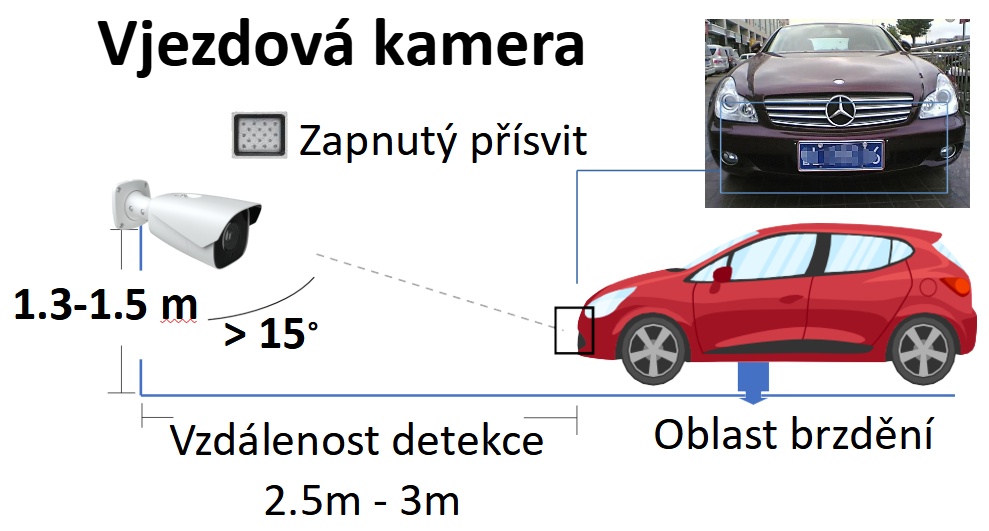

![Instalace IP kamer s rozpoznáním registrační značky - vjezdová kamera | ELNIKA plus, s.r.o. Podmínky instalace kamer pro čtení registračních značek - vjezdová kamera](/images/cz/podpora/clanky/cteni-registracnich-znacek/vjezd.jpg?v=1715598535)
- Instalační výška 1.3 – 1.5m
- Vertikální úhel větší než 15° - aby světla auta nesvítila přímo do objektivu
- Horizontální úhel by neměl být větší než 15° od osy jízdy vozidla
- Vzdálenost detekce 2.5 - 3m aby nedocházelo k přeexponování značky přisvícením kamery
- Instalační výška musí v kombinaci s úhlem kamery zajistit to, aby značka zůstala v obraze minimálně 1 s

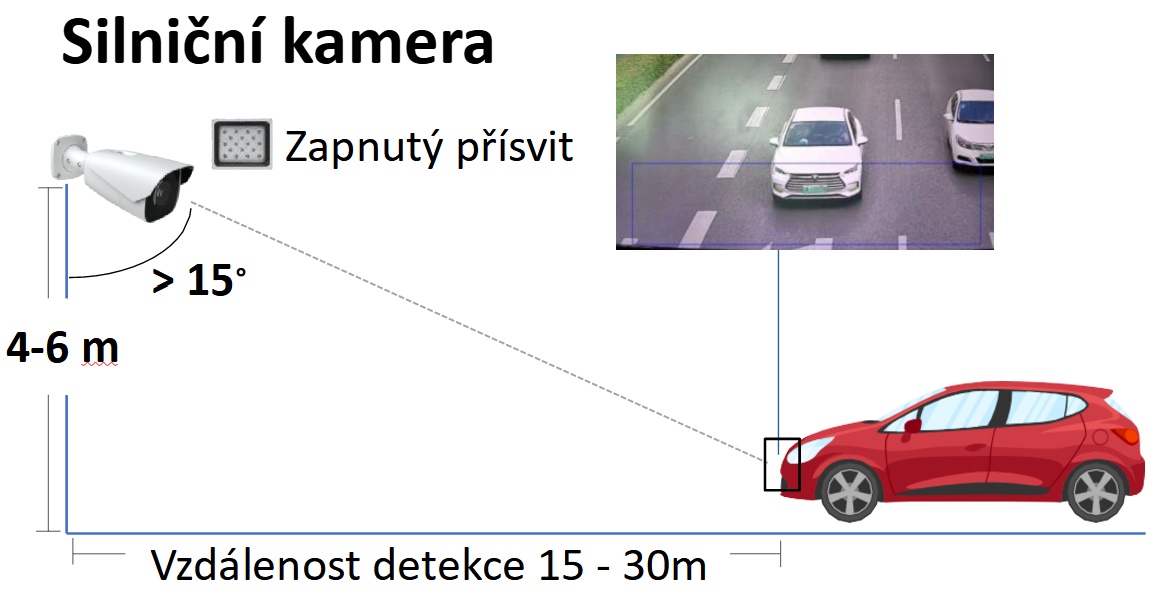

![Instalace IP kamer s rozpoznáním registrační značky - silniční kamera | ELNIKA plus, s.r.o. Podmínky instalace kamer pro čtení registračních značek - silniční kamera](/images/cz/podpora/clanky/cteni-registracnich-znacek/silnicni-kam.jpg?v=1715599087)
- Instalační výška 4 – 6m
- Vertikální úhel větší než 15° - aby světla auta nesvítila přímo do objektivu
- Horizontální úhel by neměl být větší než 15° od osy jízdy vozidla
- Vzdálenost detekce 15 - 30m
- Instalační výška musí v kombinaci s úhlem kamery zajistit to, aby značka zůstala v obraze minimálně 1 s
Základní nastavení obrazu kamery pro detekci a rozpoznání registrační značky

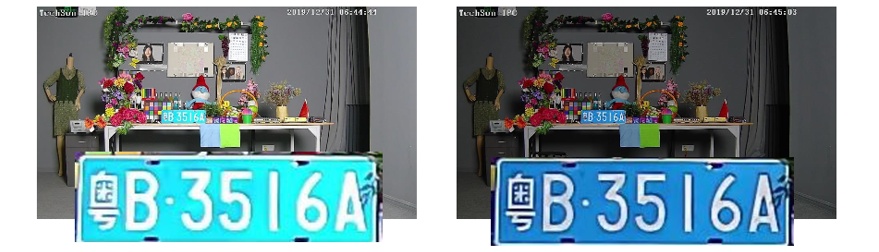

Nastavení jasu – menší hodnota jasu způsobí tmavší obraz celé scény, ale reflexní registrační značka nebude při zapnutém IR přisvícení kamery přesvětlená. Tmavší obraz je také kontrastnější a reflexní registrační značka je lépe rozpoznatelná.
![Nastavení obrazu IP kamer s rozpoznáním registrační značky - jas | ELNIKA plus, s.r.o. základní nastavení obrazu - jas](/images/cz/podpora/clanky/cteni-registracnich-znacek/jas.jpg?v=1715602962)

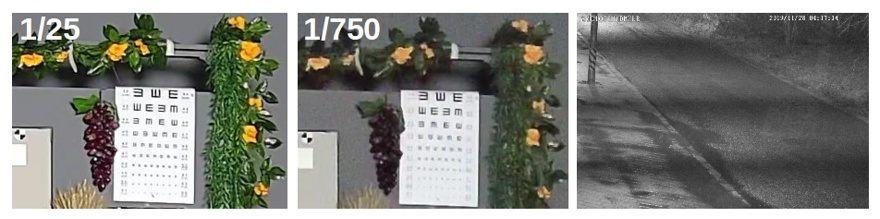

Nastavení horního limitu uzávěrky – při osvětlení scény pouličními lampami, nebo jiným osvětlením může dojít k interferenci snímkování kamery a frekvence lamp při uzávěrce nižší než 1/100.
![Nastavení obrazu IP kamer s rozpoznáním registrační značky - uzávěrka | ELNIKA plus, s.r.o. základní nastavení obrazu - uzávěrka](/images/cz/podpora/clanky/cteni-registracnich-znacek/uzaverka.jpg?v=1715603362)

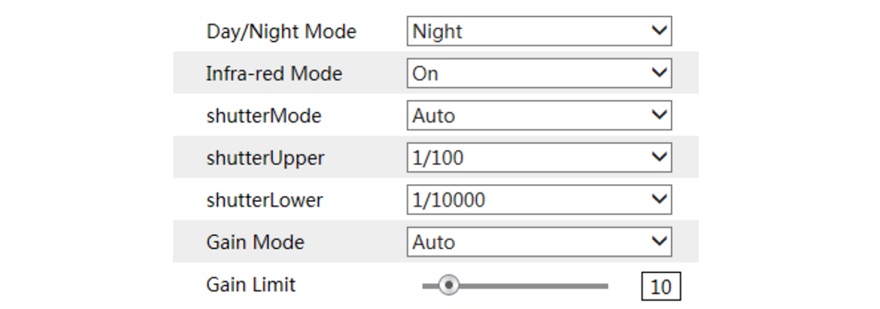

Nastavení zisku – GAIN – při nedostatečném osvětlení zvýší vyšší hodnota GAIN jas obrazu. Je vhodné nastavit GAIN limit tak, aby nedocházelo k přesvětlení registrační značky odrazem IR přisvícení kamery
![Nastavení obrazu IP kamer s rozpoznáním registrační značky - zisk | ELNIKA plus, s.r.o. základní nastavení obrazu - zisk](/images/cz/podpora/clanky/cteni-registracnich-znacek/gain.jpg?v=1715603382)
Základní nastavení prakticky

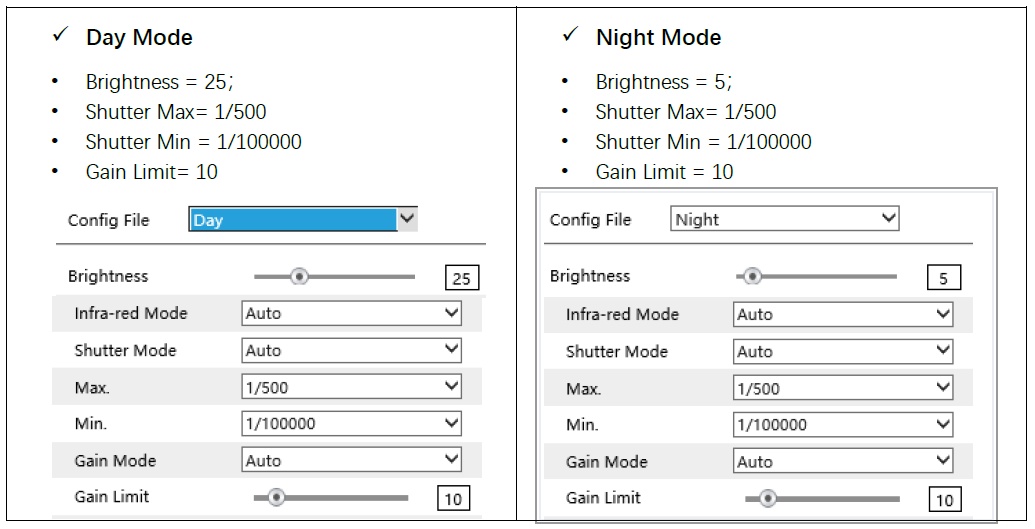

Ve většině případů stačí nastavit v denním a nočním profilu obrazu Jas(Brightness), Horní limit uzávěrky(Shutter Max), Dolní limit uzávěrky(Shutter Min) a Zisk(Gain). V případě správné instalace kamery toto nastavení vyhovuje ve zhruba 70% případů:
![Nastavení obrazu IP kamer s rozpoznáním registrační značky - zisk | ELNIKA plus, s.r.o. základní nastavení obrazu - obecně](/images/cz/podpora/clanky/cteni-registracnich-znacek/zaklad.jpg?v=1716206831)

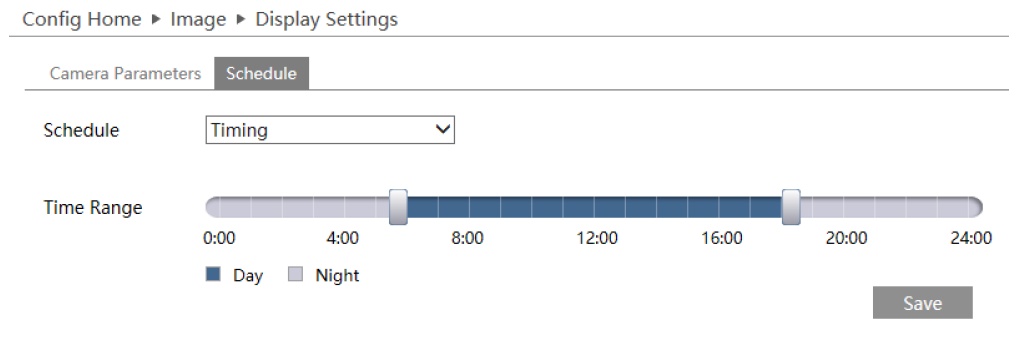

Pro optimální uplatnění nastavených profilů je potřeba také nastavit přepínání denního a nočního profilu podle plánovače:
![Nastavení obrazu IP kamer s rozpoznáním registrační značky - zisk | ELNIKA plus, s.r.o. základní nastavení obrazu - plánovač přepínání profilů](/images/cz/podpora/clanky/cteni-registracnich-znacek/zaklad-plan.jpg?v=1716207293)
Klíčová nastavení v různých podmínkách

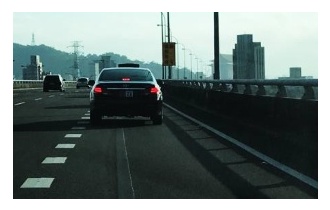

Scéna s protisvětlem – nastavte úroveň nasvícení registrační značky
![Nastavení obrazu IP kamer s rozpoznáním registrační značky - protisvětlo | ELNIKA plus, s.r.o. základní nastavení obrazu - zisk](/images/cz/podpora/clanky/cteni-registracnich-znacek/protisvetlo.jpg?v=1715604811)
Různé rychlosti projíždějících vozidel – nastavte horní limit uzávěrky
![Nastavení obrazu IP kamer s rozpoznáním registrační značky - rychlost | ELNIKA plus, s.r.o. základní nastavení obrazu - zisk](/images/cz/podpora/clanky/cteni-registracnich-znacek/rychlost.jpg?v=1715604824)

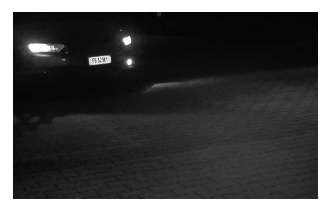

Reflexní scéna – nastavte jas a limit zisku podle podmínek sledované scény
![Nastavení obrazu IP kamer s rozpoznáním registrační značky - reflexe | ELNIKA plus, s.r.o. základní nastavení obrazu - zisk](/images/cz/podpora/clanky/cteni-registracnich-znacek/reflexe-tma.jpg?v=1715604838)
Praktické příklady ve speciálních podmínkách

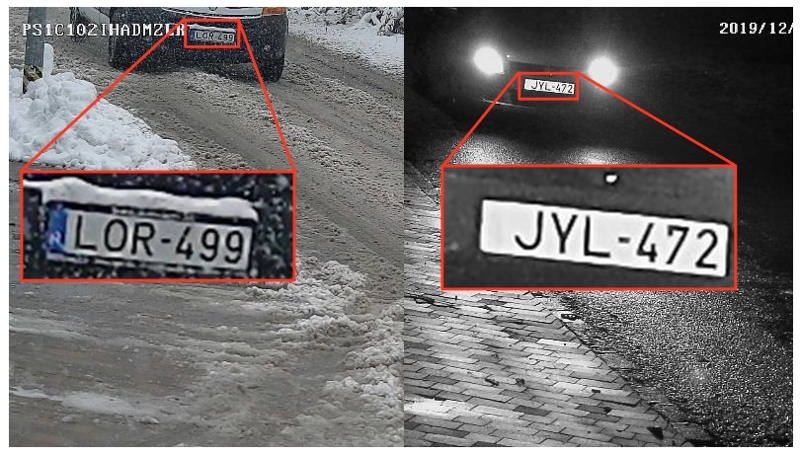

![Nastavení obrazu IP kamer s rozpoznáním registrační značky - protisvětlo | ELNIKA plus, s.r.o. praktické příklady - scénář1](/images/cz/podpora/clanky/cteni-registracnich-znacek/scenario1.jpg?v=1716198883)
Příklad 1
- Rychlost vozidla se pohybuje od 30 do 50 km/h
- Kamera se nemůže přepnout z nočního do denního režimu, protože je v noci ve scéně příliš jasu
Postup nastavení kamery
- Horní limit uzávěrky nastavit na 1/750
- Nastavení zisku(Gain) v denním i nočním profilu na hodnotu 10
- Nastavení Jasu v nočním profilu na hodnotu 10 (volitelné)
- Nastavení plánovače přepínání denního a nočního režimu (volitelné)
Poznámka: v tomto případě není nutné nastavit plánovač přepínání denní / noční režim, protože je jas scény v nočním režimu dostatečný a registrační značka je dobře detekovatelná

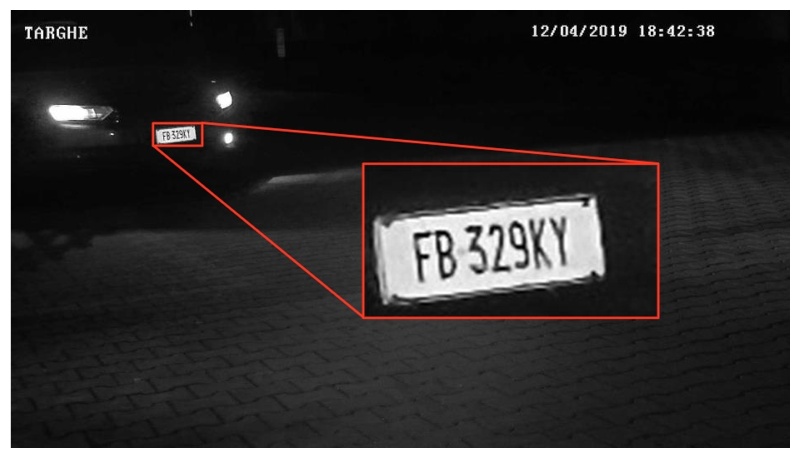

![Nastavení obrazu IP kamer s rozpoznáním registrační značky - protisvětlo | ELNIKA plus, s.r.o. praktické příklady - scénář2](/images/cz/podpora/clanky/cteni-registracnich-znacek/scenario2.jpg?v=1716199919)
Příklad 2
- Vozidlo zastavuje před bránou - rychlost se pohybuje od 10 do 15 km/h
- Registrační značka je reflexní, odráží přísvit kamery a je přesvětlená
Postup nastavení kamery
- Uzávěrku nastavit na 1/10000 v denním profilu
- V nočním profilu uzávěrku nastavit na manuální režim a hodnotu na 1/2000
- Nastavení zisku(Gain) v denním profilu na hodnotu 10 a vypnout IR přisvícení
- Nastavení jasu(Brightness) v nočním profilu na hodnotu 5 a zapnout IR přisvícení
- Nastavení plánovače přepínání denního a nočního režimu

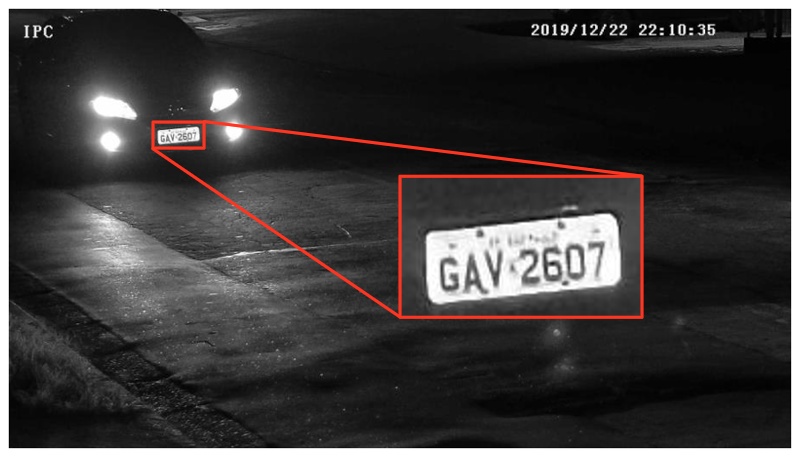

![Nastavení obrazu IP kamer s rozpoznáním registrační značky - protisvětlo | ELNIKA plus, s.r.o. praktické příklady - scénář3](/images/cz/podpora/clanky/cteni-registracnich-znacek/scenario3.jpg?v=1716201307)
Příklad 3
- Rychlost vozidla se pohybuje od 30 do 50 km/h
- Kamera se nepřepne do nočního režimu s IR přísvitem, proto je registrační značka nečitelná
Postup nastavení kamery
- Uzávěrku nastavit na 1/750 v denním i nočním profilu
- Nastavení zisku(Gain) v denním profilu na hodnotu 10 a vypnout IR přisvícení
- Nastavení jasu(Brightness) v nočním profilu na hodnotu 4, hodnotu zisku na 10 a zapnout IR přisvícení
- Nastavení plánovače přepínání denního a nočního režimu
