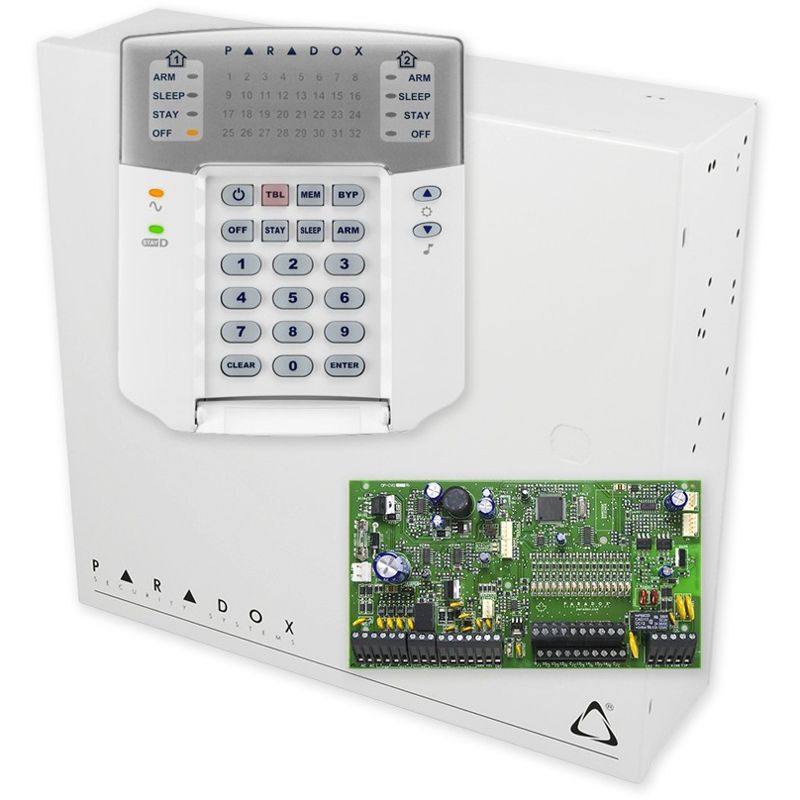

Komplet obsahuje:
Objednací číslo kompletu: 80 150
Zabezpečovací ústředna smíšeného typu SPECTRA SP7000 je určena pro malé až střední aplikace. Na desce ústředny je k dispozici 16 vstupů s možností připojit 32 zón v ATZ zapojení, další zóny lze připojit jako klávesové zóny nebo bezdrátové detektory s přijímačem MG-RTX3. Ústředny je možné rozdělit na dva podsystémy a pro ovládání systému využívat 32 uživatelských kódů. Součástí ústředen je telefonní komunikátor určený pro komunikaci na PCO nebo na občanský telefon.
| SP7000 zabezpečovací ústředna | |
|---|---|
| Zapnutí StayD | ano |
| Dělení na podsystémy | ano, 2 |
| Přímé spojení s PC přes interface I307 | ano |
| Maximální počet zón v systému | 32 |
| Počet vstupů (zón) na desce ústředny | 16 (ATZ 32) |
| Počet zón na expandérech (APR-ZX8) | 16 |
| Maximální počet klávesnic v systému | 15 |
| PGM výstupy na ústředně | 4× opto-relé 50 mA polarita ± |
| Relé výstup na ústředně | 1 |
| Počet uživatelských kódů | 32 |
| Historie událostí | 256 |
| Napájení | 16 V~, 20 ⁄ 40 VA |
| Typ zdroje | spínaný |
| Maximální proudový odběr z AUX výstupu | 1 A |
| Typ AUX výstupu | elektronická vratná pojistka 1.1 A |
| Maximální proudový odběr z výstupu BELL | 2 A |
| Typ BELL výstupu | elektronická vratná pojistka 3 A |
| Proudový odběr ústředny | 100 mA |
| Maximální počet klávesnic v systému | 15 |
| Maximální délka sběrnice ⁄ součet | 230 m |
| Maximální délka sběrnice k modulu | 75 m |
| Firmware | uložen v EEPROM paměti procesoru |
| Změna firmware | ano, pomocí software WinLoad |
| Historie událostí | 256 |
| Zobrazení historie událostí | software WinLoad na klávesnici K32LCD CZ |
| Dobíjecí proud záložního akumulátoru | 350 ⁄ 700 mA |
| Doporučený záložní akumulátor | 12 V, 7 Ah ⁄ 18 Ah |
| Optická signalizace | LED dioda CHARGE, STATUS |
| Hardwarový reset | ano, tlačítko reset |
| Doporučený typ transformátoru | trafo kryté 40 VA |
| Doporučený typ boxu | BOX M-40, BOX S-40, BOX VZ-40 |
| Počet vstupů na desce ústředny | 16 |
| Maximální počet zón na desce ústředny | 32 |
| Maximální počet zón na klávesnicích | 15 (jedna klávesnice - jedna zóna) |
| Zónový expandér | ano, 8 zón jeden expandér |
| Maximální počet zónových expandérů | 3 |
| Sběrnicové detektory | ne |
| Bezdrátové zóny | ano, 32, přijímač ⁄ vysílač RTX3 |
| Typy naprogramovaných zón | 22 |
| Definice závislé ⁄ intelli zóny | ano |
| Maximální počet keyswitch vstupů | 16, pouze vstupy na ústředně |
| Maximální počet PGM výstupů v systému | 16 |
| Bezdrátové PGM výstupy | ano, 16, s přijímačem RTX3 |
| Počet podsystémů | 2 |
| Vytvoření závislého podsystému | ne |
| Společné zóny pro oba podsystémy | ano |
| Master kód | 1 + 2 |
| Kód údržby | 1 |
| Uživatelské kódy | 30 |
| Instalační kód | 1 |
| Délka uživatelského kódu | 4 nebo 6-místný |
| Možnost ovládání systému | uživatelským kódem bezdrátovou klíčenkou softwarem WinLoad, keyswitchem web prohlížečem - IP100 dálkově po telefonní lince VDMP3 |
| Automatické zapnutí | ano, podle času, klidu v systému |
| Typy zapnutí | úplné, FORCE, STAY, SLEEP |
| Zapnutí StayD | ano |
| Počet telefonních čísel na PCO | 2 + 1 záložní |
| Počet tel. čísel na občanský telefon | 5 |
| Detekce telefonní linky | ano |
| Komunikační formáty | Ademco slow, Silent Knight fast, Sescoa, Ademco express, Ademco Contact ID, zpráva na telefon |
| Klávesnice | K10V ⁄ H, K32, K32LCD, K35, K37, K636, K32RF |
| Software | WinLoad |
| Způsob spojení PC s ústřednou | I307 - RS232 ⁄ USB modem - telefonní linka modem - ADP-1 simulátor IP100 - LAN ⁄ internet |
| WinLoad | program pro instalaci, správu a údržbu |
| Typ bezdrátové přijímače ⁄ vysílače | RTX3 |
| Počet bezdrátových přijímačů v systému | 1 |
| Způsob programování přijímače | z klávesnice nebo SW WinLoad |
| Bezdrátové ovládání klíčenkou | ano |
| Počet klíčenek v systému | 32 |
| Typ klíčenek | REM1, REM15, REM2, REM3 |
| Bezdrátové detektory | ano |
| Dohled nad bezdrátovými detektory | ano |
| Interval dohledu | 80 minut ⁄ 24 hodin |
| Maximální počet bezdrátových detektorů | 32 |
| Typy bezdrátových detektorů | všechny typy bezdrátových detektorů řady K |
| Opakovač pro prodloužení dosahu | ano, RPT1 |
| Maximální počet opakovačů signálu | 2 |
| Bezdrátový PGM výstup | ano, typ 2WPGM |
| Maximální počet bezdrátových PGM | 16 |
| Aktivace PGM výstupu klíčenkou | ano, libovolný PGM v systému |
| Počet PGM výstupů na přijímači | 2 × PGM max. 150 mA, 1 × relé 5A ⁄ 28 V (volitelné) 1 × relé 5A ⁄ 28 V |
| Bezdrátové klávesnice | ano, K32RF |
| Maximální počet bezdrátových klávesnic | 8 |
| Provozní podmínky | -10 až 50°C |
| Certifikace | 2 - nízké / střední riziko |
| Rozměry (š × v × h) | 200 × 110 × 30 mm |
Objednací číslo: 80 147
Klávesnice je podsvícená, odděleně zobrazuje stavy dvou podsystémů pomocí LED diod a všech 32 zón v systému SPECTRA SP nebo MAGELLAN.
| K32+ drátová LED klávesnice | |
|---|---|
| Typ klávesnice | LED |
| Použití v systému | ovládací, programovací |
| Napájení | 9 - 16 V= |
| Proudový odběr | min. 49 mA, max. 148 mA |
| Firmware | uložen v EEPROM |
| Změna firmware | ano |
| Klávesnicová zóna | ano, 1 |
| Typ zóny na klávesnici | NC, s hlídáním tamperu |
| Programovatelný výstup PGM | ne |
| Zobrazování stavu systému | jednotlivé LED - ARM, SLEEP, STAY, OFF, zobrazené dva podsystémy |
| Zobrazování stavu zón | jednotlivé červené LED diody s čísly |
| Indikace StayD | zelená LED dioda |
| Indikace napájení AC | žlutá LED dioda |
| Chime zóny | ano |
| Jednoklávesové povely | ano, 7 druhů |
| Aktivace panik kláves | ano, 3 druhy |
| Barva krytu | bílá |
| Provozní podmínky | -10 až 40°C |
| Certifikace | 2 - nízké / střední riziko |
| Rozměry (š × v × h) | 126 × 150 × 27 mm |
Objednací číslo: 80 070
