Komplet obsahuje:
Objednací číslo kompletu: 80 151

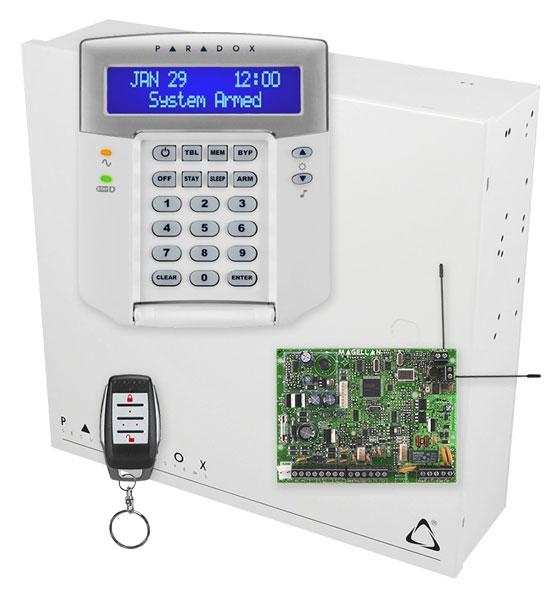

Zabezpečovací ústředna smíšeného typu MAGELLAN je určena pro malé až střední aplikace. Ústředna je již na desce osazena bezdrátovým přijímačem 433 ⁄ 868MHz a to ji předurčuje pro bezdrátové instalace. Kromě této možnosti připojení čidel je na desce možnost využít 2 nebo 5 vstupů s možností připojit 4 nebo 10 NC zón v ATZ zapojení. Ústředny je možné rozdělit na dva podsystémy a pro ovládání systému využívat 32 uživatelských kódů, nebo bezdrátových klíčenek. Součástí ústředen je telefonní komunikátor určený pro komunikaci na PCO nebo na telefon.
| MG5000 zabezpečovací ústředna | |
|---|---|
| Zapnutí StayD | ano |
| Dělení na podsystémy | ano, 2 |
| Přímé spojení s PC přes interface I307 | ano |
| Maximální počet zón v systému | 32 |
| Počet vstupů (zón) na desce ústředny | 2 (ATZ 4) |
| Počet zón na expandérech (APR-ZX8) | 24 |
| Maximální počet klávesnic v systému | 15 |
| PGM výstupy na ústředně | 2 × tranzistor 50 mA |
| Relé výstup na ústředně | ne |
| Počet uživatelských kódů | 32 |
| Historie událostí | 256 |
| Napájení | 16 V~, 20 ⁄ 40 VA |
| Typ zdroje | spínaný |
| Maximální proudový odběr z AUX výstupu | 1 A |
| Typ AUX výstupu | elektronická vratná pojistka 1.1 A |
| Maximální proudový odběr z výstupu BELL | 2 A |
| Typ BELL výstupu | elektronická vratná pojistka 3 A |
| Proudový odběr ústředny | 100 mA |
| Maximální počet klávesnic v systému | 15 |
| Celková maximální délka sběrnice | 230 m |
| Maximální délka sběrnice k modulu | 75 m |
| Firmware | uložen v EEPROM paměti procesoru |
| Změna firmware | ano, pomocí software WinLoad |
| Historie událostí | 256 |
| Zobrazení historie událostí | software WinLoad, na klávesnici K32LCD CZ |
| Dobíjecí proud záložního akumulátoru | 350 ⁄ 700 mA |
| Doporučený záložní akumulátor | 12 V, 7 Ah ⁄ 17 Ah |
| Optická signalizace | LED dioda CHARGE, STATUS |
| Hardwarový reset | ano, tlačítko reset |
| Doporučený typ transformátoru | trafo kryté 40 VA |
| Doporučený typ boxu | BOX M-40, BOX S-40, BOX VZ-40 |
| Počet vstupů na desce ústředny | 2 |
| Maximální počet zón na desce ústředny | 4 |
| Maximální počet zón na klávesnicích | 15 (jedna klávesnice - jedna zóna) |
| Zónový expandér | ano, 8 zón jeden expandér |
| Maximální počet zónových expandérů | 3 |
| Sběrnicové detektory | ne |
| Bezdrátové zóny | ano, 32 |
| Typy naprogramovaných zón | 22 |
| Definice závislé ⁄ intelli zóny | ano |
| Maximální počet keyswitch vstupů | 2, pouze vstupy na ústředně |
| Maximální počet PGM výstupů v systému | 16 |
| Bezdrátové PGM výstupy | ano, 16 |
| Počet podsystémů | 2 |
| Vytvoření závislého podsystému | ne |
| Společné zóny pro oba podsystémy | ano |
| Master kód | 1 + 2 |
| Kód údržby | 1 |
| Uživatelské kódy | 30 |
| Instalační kód | 1 |
| Délka uživatelského kódu | 4. nebo 6. místný |
| Možnost ovládání systému | uživatelským kódem, bezdrátovou klíčenkou, softwarem WinLoad, keyswitchem, web prohlížečem - IP100, dálkově po telefonní lince VDMP3 |
| Automatické zapnutí | ano, podle času, klidu v systému |
| Typy zapnutí | úplné, FORCE, STAY, SLEEP |
| Zapnutí StayD | ano |
| Počet telefonních čísel na PCO | 2 + 1 záložní |
| Počet tel. čísel na občanský telefon | 5 |
| Detekce telefonní linky | ano |
| Komunikační formáty | Ademco slow, Silent Knight fast, Sescoa, Ademco express, Ademco Contact ID, zpráva na telefon |
| Klávesnice | K10V ⁄ H, K32, K32LCD, K35, K37, K636, K32RF |
| Software | WinLoad |
| Způsob spojení PC s ústřednou | I307 - RS232 ⁄ USB, modem - telefonní linka, modem - ADP-1 simulátor, IP100 - LAN ⁄ internet |
| WinLoad | program pro instalaci, správu a údržbu |
| Způsob programování | z klávesnice nebo SW WinLoad |
| Bezdrátové ovládání klíčenkou | ano |
| Počet klíčenek v systému | 32 |
| Typ klíčenek | REM1, REM15, REM2, REM3 |
| Bezdrátové detektory | ano |
| Dohled nad bezdrátovými detektory | ano |
| Interval dohledu | 80 minut ⁄ 24 hodin |
| Maximální počet bezdrátových detektorů | 32 |
| Typy bezdrátových detektorů | všechny typy bezdrátových detektorů řady K |
| Opakovač pro prodloužení dosahu | ano, RPT1 |
| Maximální počet opakovačů signálu | 2 |
| Bezdrátový PGM výstup | ano, typ 2WPGM |
| Maximální počet bezdrátových PGM | 16 |
| Aktivace PGM výstupu klíčenkou | ano, libovolný PGM v systému |
| Bezdrátové klávesnice | ano, K32RF, K37 |
| Maximální počet bezdrátových klávesnic | 8 |
| Provozní podmínky | -10 až 50°C |
| Certifikace | 2 - nízké / střední riziko |
| Rozměry (š × v × h) | 140 × 104 × 30 mm |
Objednací číslo: 80 146
| REM15 - 868 - klíčenka (ovladač-vysílač) | |
|---|---|
| Napájení | baterie CR2032 |
| Počet ovládacích tlačítek | 4 |
| Frekvence | 868 MHz |
| Bezdrátový systém | MAGELLAN |
| Přenos signálu | technologie plovucího kódu |
| Dosah | 60 metrů s MG-RTX3 45 metrů s MG5000 ⁄ MG5050 |
| Optická signalizace | červená LED dioda - vysílání |
| Barva klíčenky | černá |
| Rozměry(Š × V × H) | 39 × 65 × 11 mm |
Objednací číslo: 81 214
Bezdrátová 4 tlačítková klíčenka s podsvícenými tlačítky, slouží k uživatelskému ovládání ústředen Paradox.
Drátová LCD klávesnice k systémům SPECTRA SP a MAGELLAN, která umožňuje zobrazování všech 32 zón. Stav zón a systému se zobrazuje rolováním na displeji. Pomocí bočních tlačítek lze na LCD listovat v popisech a stavových hláškách. Pomocí LCD klávesnice lze prohlížet historii událostí ústředny.
| K32LCD+ drátová LCD klávesnice | |
|---|---|
| Typ klávesnice | LCD |
| Použití v systému | ovládací, programovací |
| Jazyková verze | česká |
| Napájení | 9 - 16 V= |
| Proudový odběr | min. 45 mA, max. 125 mA |
| Firmware | uložen v EEPROM paměti |
| Displej | dvouřádkový, 32 znaků |
| Barva displeje | modrá |
| Nastavení parametrů displeje | podsvit, kontrast, rychlost přepisu |
| Klávesnicová zóna | na klávesnici - ano, 1 |
| Typ zóny na klávesnici | NC, s hlídáním tamperu |
| Programovatelný výstup PGM | ano, 1, 50mA, napevno nastaven na jakýkoli typ zapnutí |
| Zobrazování stavu systému | na LCD displeji |
| Zobrazování stavu zón | na LCD displeji |
| Indikace napájení AC | žlutá LED dioda |
| Prohlížení historie událostí | ano |
| Chime zóny | ano |
| Jednoklávesové povely | ano, 7 druhů |
| Aktivace panik kláves | ano, 3 druhy |
| Barva krytu | bílá |
| Provozní podmínky | -10 až 40°C |
| Certifikace | 2 - nízké / střední riziko |
| Rozměry (š × v × h) | 128 × 150 × 27 mm |
Objednací číslo: 80 078
