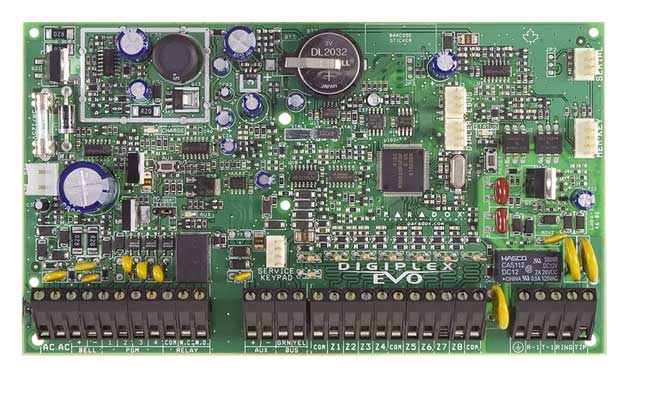

Ústředna DIGIPLEX EVO192 je určena pro střední a velké objekty do maximálního počtu 192 zón a 8 podsystémů. Jde o plně adresovatelný sběrnicový systém, do kterého lze zařadit až 254 sběrnicových modulů (klávesnice, bezdrátová nadstavba, expandery, PGM výstupy, doplňkové zdroje, posilovač sběrnice, hlasová nadstavba,..) i samostatné sběrnicové detektory BUS. Vedle klasických NC zón s výstupem relé (připojené na vstupy ústředen, expanderů nebo klávesnic) a zón tvořených sběrnicovými detektory (PIR vnitřní i venkovní, magnetický kontakt, detektor tříštění skla, stropní detektor) lze tvořit i bezdrátové zóny připojením bezdrátové nadstavby RTX3. Bezdrátová komunikace je obousměrná a lze pro ni využít následující bezdrátové vysílače MAGELLAN: • bezdrátové pohybové detektory, požární detektor, magnetické kontakty • až 999 bezdrátových klíčenek REM1, REM2 a REM3 • bezdrátové PGM (2WPGM)
| Ústředna DIGIPLEX EVO192 | |
|---|---|
| Dělení na podsystémy | 8 |
| Maximální počet zón v systému | 192 |
| Maximální počet modulů v systému | 254 |
| PGM výstupy na ústředně | 4× opto-relé 50 mA polarita +/- 1× relé 5 A, 24 V |
| Počet uživatelských kódů | 999 |
| Historie událostí | 2048 |
| Napájení | 16 V~, 40 VA |
| Typ zdroje | spínaný |
| Maximální proudový odběr z AUX výstupu | 1 A |
| Typ AUX výstupu | elektronická vratná pojistka 1.1 A |
| Odpojení AUX výstupu | ano, stisk tlačítka AUX |
| Maximální proudový odběr z výstupu BELL | 2 A |
| Typ BELL výstupu | elektronická vratná pojistka 3 A |
| Proudový odběr ústředny | 100 mA |
| Maximální počet klávesnic v systému | 254 |
| Maximální délka sběrnice | 900 m |
| Firmware | uložen v EEPROM procesoru ústředny |
| Změna firmware | ano, pomocí software WinLoad, Babyware |
| Historie událostí | 2048 |
| Zobrazení historie událostí | software WinLoad na klávesnicích K641, K656, TM40, TM50 |
| Dobíjecí proud záložního akumulátoru | 350 ⁄ 700 mA |
| Doporučený záložní akumulátor | 12 V, 7 Ah ⁄ 18 Ah |
| Optická signalizace | LED dioda CHARGE, STATUS, AUX |
| Hardwarový reset | ano, stisk tlačítek RESET + AUX |
| Doporučený typ transformátoru | trafo kryté 40 VA |
| Doporučený typ boxu | BOX S-40, BOX V-40, BOX VZ-40 |
| Počet vstupů na desce ústředny | 8 |
| Maximální počet zón na desce ústředny | 16 |
| Maximální počet zón v systému | 192 |
| Maximální počet zón na klávesnicích | do počtu klávesnic v systému |
| Zónový expandér | ano, 16 zón jeden expandér |
| Maximální počet zónových expandérů | do počtu modulů v systému |
| Sběrnicové detektory | ano |
| Maximální počet sběrnicových detektorů | do počtu modulů v systému |
| Bezdrátové zóny | ano, přijímač ⁄ vysílač RTX3, klávesnice K641LX |
| Maximální počet modulů MG-RTX3 | do počtu modulů v systému |
| Typy naprogramovaných zón | 13 |
| Definice závislé ⁄ intelli zóny | ano |
| Maximální počet keyswitch vstupů | 32 |
| Maximální počet PGM výstupů v systému | 250 |
| Bezdrátové PGM výstupy | ano, s přijímačem RTX3 |
| Počet podsystémů | 8 |
| Vytvoření závislého podsystému | ano |
| Společné zóny pro více podsystémů | ne |
| Master kód | 1 |
| Uživatelské kódy | 998 |
| Instalační kód | 1 |
| Délka uživatelského kódu | 4 nebo 6 místný |
| Možnost ovládání systému | uživatelským kódem, kartou, bezdrátovou klíčenkou, keyswitchem, softwarem NEWARE, WinLoad, web prohlížečem - IP100, IP150 dálkově po telefonní lince VDMP3 |
| Automatické zapnutí | ano, podle času, klidu v systému |
| Typy zapnutí | úplné, FORCE, STAY |
| Maximální počet monitorovaných dveří ⁄ čteček | 32 |
| Skupiny dveří ⁄ časů | 16 ⁄ 16 |
| Paměť událostí | 2048 |
| Počet držitelů karet | 999 |
| Způsob ovládání přístupové nadstavby | kartou, klíčenkou, kódem |
| Počet telefonních čísel na PCO | 4 |
| Detekce telefonní linky | ano |
| Komunikační formáty | Ademco slow, Silent Knight, Sescoa, Ademco express, Ademco Contact ID, zpráva na telefon |
| Klávesnice | K641, K656, TM40, TM50 |
| Software | WinLoad, Babyware |
| Způsob spojení PC s ústřednou | I307, CONV-4, modem - telefonní linka, IP150 - LAN ⁄ internet |
| WinLoad | program pro instalaci, správu a údržbu |
| NEWARE SECURITY | uživatelská správa EZS |
| NEWARE ACCESS | uživatelská správa ACCESS/EZS |
| Typ bezdrátové přijímače ⁄ vysílače | RTX3, K641LX |
| Počet bezdrátových přijímačů v systému | do počtu modulů v systému |
| Bezdrátové ovládání klíčenkou | ano |
| Počet klíčenek v systému | 999 |
| Typ klíčenek | REM1, REM15, REM2, REM3, RAC1 |
| Bezdrátové detektory | ano |
| Dohled nad bezdrátovými detektory | ano |
| Interval dohledu | 80 minut ⁄ 24 hodin |
| Maximální počet bezdrátových detektorů | 192 |
| Typy bezdrátových detektorů | všechny typy bezdrátových detektorů řady MG |
| Opakovač pro prodloužení dosahu | ne |
| Bezdrátový PGM výstup | ano, typ 2WPGM |
| Maximální počet bezdrátových PGM | 8 na jeden RTX3 |
| Aktivace klíčenkou PGM výstup | ano, libovolný PGM v systému |
| Počet PGM výstupů na přijímači | 2 × PGM Maximální 150 mA 1× relé 5 A ⁄ 28 V (volitelné) 1× relé 5 A ⁄ 28 V |
| Bezdrátové klávesnice | ne |
| Provozní podmínky | -20 až 50°C |
| Certifikace | 3 - střední / vysoké riziko |
| Rozměry (š × v × h) | 190 × 108 × 30 mm |
Objednací číslo: 80 148
